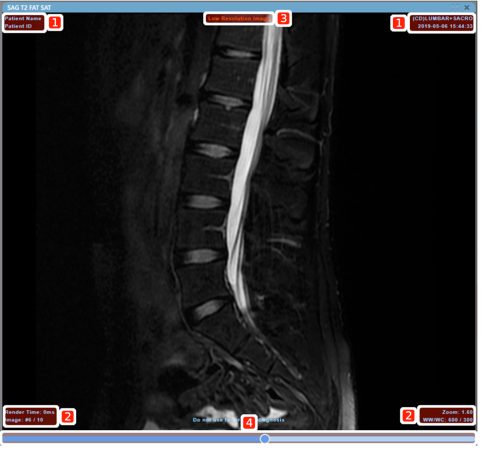

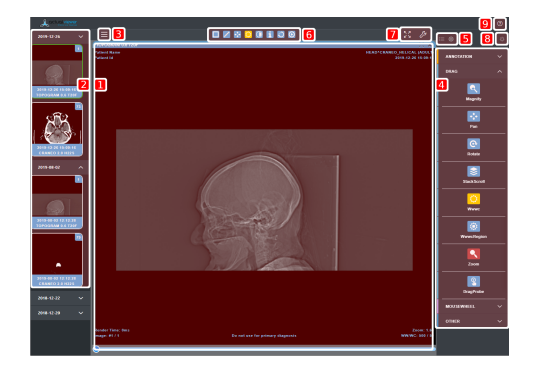

En este menu lateral podemos ver una vista previa de las distintas series del estudio, agrupadas según la fecha del estudio. También podemos ver para cada serie la fecha y hora de realización, la descripción y el total de imágenes que contiene.

Podemos interactuar de dos formas con las miniaturas:

• Pulsando con el botón izquierdo del raton. Si pulsamos sobre una de estas miniaturas, se cargar la serie en el visor activo.
• Pulsando con el botón derecho del raton. Si pulsamos sobre una de estas miniaturas, se abrir un nuevo visor en el area de los visores, podemos abrir hasta 6 ventanas de visores a la vez.

Alrededor de cada miniatura se puede ver un borde que puede estar en 3 colores diferentes:

• Blanco. La serie no se ha cargado.
• Amarillo. Se están descargando las imágenes de esta serie en alta calidad, puede que ya se hayan descargado en un formato de baja calidad.
• Verde. Se han descargado todas las imágenes de esta serie en alta calidad.

Mediante este botón podemos mostrar/ocultar las miniaturas para permitir al visor ocupar mas espacio en pantalla.

Cada herramienta tiene un icono único y representativo de esta. El icono puede estar en 5 diferentes colores:

• Azul. La herramienta no esta activa.
• Amarillo. La herramienta esta activa y asignada al botón izquierdo del raton.
• Rojo. La herramienta esta activa y asignada al botón derecho del raton.
• Morado. La herramienta esta activa y asignada al botón de la rueda del raton. Unicamente aquellas herramientas del grupo ’MouseWheel’ podrán estar asignadas al botón de la rueda del raton.
• Naranja. La herramienta esta activa. Son herramientas tipo interruptor, pueden estar activas o inactivas y no están asignadas a ningún botón del raton, por ejemplo las herramientas de invertir verticalmente, invertir horizontalmente, invertir color, etc.

Las herramientas están agrupadas en los distintos grupos:

4.1. Annotation

Aquellas herramientas que apliquen anotaciones sobre la imagen.

Si se desplaza la anotación o se realiza, fuera de la imagen, esta anotación desaparecer .

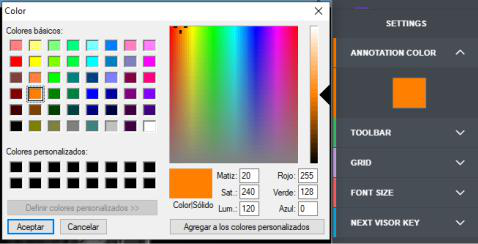

El color de las anotaciones as como el tamaño de la letra de estas se puede modificar en la sección de configuración de herramientas.

4.1.1. ArrowAnnotate

Esta herramienta permite crear anotaciones con texto sobre la imagen que se esta mostrando en el visor, señalando con una echa aquello sobre lo que se haya hecho la anotación.

4.1.2. Angle

Esta herramienta permite dibujar ángulos sobre la imagen. Al pulsar

sobre el visor, se dibujar un ángulo con los grados. Si desplazamos los puntos externos, se podra obtener los grados de apertura del ángulo.

4.1.3. Bidirection

Esta herramienta permite dibujar ángulos bidireccionales sobre la ima-gen.

4.1.4. CobbAngle

Esta herramienta permite dibujar ángulos de Cobb sobre la imagen.

4.1.5. EllipticalROI

Esta herramienta permite marcar secciones elípticas sobre la imagen, devolviendo los mil metros cuadrados de la superficie que ocupe la figura dibujada.

4.1.6. RectangleROI

Esta herramienta permite marcar secciones rectangulares sobre la imagen, devolviendo los mil metros cuadrados de la superficie que ocupe la figura dibujada.

4.1.7. Eraser

Esta herramienta permite borrar las anotaciones creadas con otras herramientas.

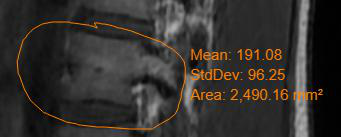

4.1.8. FreeHandROI

Esta herramienta permite marcar una sección dibujando a mano alzada con el raton.

4.1.9. Brush

Esta herramienta permite pintar una zona sobre la imagen.

4.1.10. TextMarker

Esta herramienta permite marcar puntos sobre la imagen.

Se pueden marcar hasta 6 puntos diferentes de forma cíclica, una vez se han utilizado los 6, se vuelve a la primera marca.

Las marcas se pueden modificar.

4.1.11. Length

Esta herramienta permite hacer mediciones sobre la imagen en ’mm’. Si la imagen se trata de una en baja calidad las mediciones no serán posibles en la escala métrica y se harán en pixeles.

4.1.12. Probe

Esta herramienta nos indicar la posición exacta donde pongamos el punto. Para utilizarla, pulsaremos sobre un punto en la imagen y, sin soltar, arrastraremos el punto de interés del que deseemos extraer información.

Los dos primeros valores hacen referencia a la posición del punto sobre la imagen (X,Y).

La siguiente linea de datos puede variar en función del tipo de imagen que se esta mostrando, los datos que puede devolver son los siguientes:

SP. Stored Pixel (Pixel almacenado). Esta es la terminolog a DICOM para los valores de pixeles sin procesar en el archivo DICOM.

MO/HU. En estudios de tipo CT, se mostrar HU. El valor que representa es: Single Pixel Value * Rescale Slope + Rescale Intercept

SUV. Standardized Uptake Value (Calor de capacitación estandariza-do).

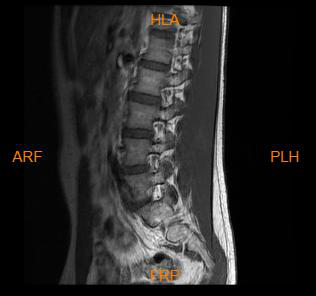

4.1.13. OrientationMarkers

Esta herramienta al ser activada marcar sobre la imagen referencias del plano sobre el que se ha realizado

4.1.14. Rectangle Scissors

Esta herramienta al igual que la herramienta brush permitirá marcar una zona, pero de forma rectangular.

4.2. Drag

Aquellas herramientas para las que se tenga que mantener pulsado y arrastrar el botón asignado del raton.

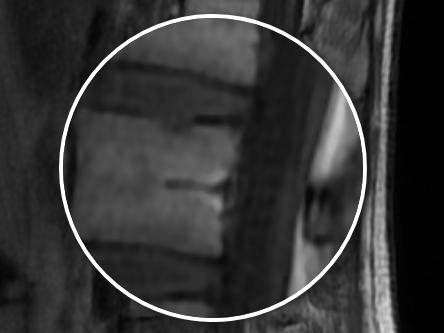

4.2.1. Magnify

Esta herramienta permitirá ampliar una zona, mientras se tenga el botón del asignado raton pulsado.

4.2.2. Pan

Esta herramienta permitirá mover la imagen dentro del visor. Pulsando sobre ella podremos arrastrarla a cualquier posición dentro de la ventana.

4.2.3. Rotate

Esta herramienta permitirá rotar la imagen.

Pulsando sobre un punto de la imagen y realizando un giro teniendo co-mo referente el punto central de la imagen, podremos rotarla hacia donde estemos realizando el giro.

4.2.4. StackScroll

Esta herramienta permitirá cambiar la diapositiva que se esta mostrando de la serie asignada al visor activo.

Si se mantiene pulsado el botón asignado del raton sobre la imagen y arras-tramos, conseguiremos desplazar entre las distintas diapositivas de la serie.

4.2.5. Wwwc

La herramienta WW/WC, nos permitirá ajustar el brillo y el contraste de la imagen que estamos visualizando:

• Si se pulsa con el botón del raton asignado a esta herramienta, y manteniendolo, se desplaza el raton de abajo hacia arriba, se reducirá el brillo de la imagen. Y con un movimiento contrario, se aumentar .
• Si hacemos lo mismo, pero de izquierda a derecha. Lo se estar haciendo es aumentar el contraste o reducirlo.

4.2.6. Wwwc Region

Ofrece el mismo resultado que la herramienta ’Wwwc’, la diferencia radica en que esta herramienta permite seleccionar una zona para utilizar el brillo y contraste de esta selección como muestra, y aplicarlo al resto de la imagen.

4.2.7. Zoom

Esta herramienta permitirá hacer zoom in/out sobre la imagen. Manteniendo pulsado el botón asignado del raton y desplazándolo hacia arriba se alejar la imagen, y desplazando hacia abajo se acercar .

4.2.8. Drag Probe

Esta herramienta ofrece el mismo resultado que la herramienta ’Drag’ del grupo ’Annotation’, la diferencia radica en que no dejar una anotación

sobre la imagen, y únicamente se mostrar la información que ofrece la herramienta mientras se mantenga pulsado el botón asignado del ratón.

4.3. MouseWheel

Aquellas herramientas para las que se utilice la rueda del raton. Para activarla se deberá hacer clic izquierdo sobre el icono, el icono de la herramienta activa pasar a estar de color morado.

Solo puede haber una de estas herramientas activa a la vez, por defecto esta activa la herramienta ’Stack Scroll’

4.3.1. StackScroll Mouse Wheel

Esta herramienta tiene la misma función que la herramienta ’StackS-croll’ del grupo ’Drag’, pero para utilizarla se deberá utilizar la rueda del ratón.

Desplazando la rueda hacia abajo se cambiará la siguiente diapositiva, desplazando la rueda hacia arriba des cambiar a la anterior.

4.3.2. Zoom Mouse Wheel

Esta herramienta tiene la misma función que la herramienta ’Zoom’ del grupo ’Drag’, pero para utilizarla se deberá utilizar la rueda del raton.

Desplazando la rueda hacia abajo se alejará la imagen, desplazando la rueda hacia arriba se acercara .

4.4. Other

En este grupo estarán aquellas herramientas que no se clasifiquen en alguno de los anteriores grupos.

4.4.1. Invert
Esta herramienta permitirá invertir los colores a negativo/positivo.

4.4.2. Vertical Flip

Esta herramienta permitirá invertir la imagen verticalmente.

4.4 Other

4.4.3. Horizontal Flip

Esta herramienta permitirá invertir la imagen horizontalmente.

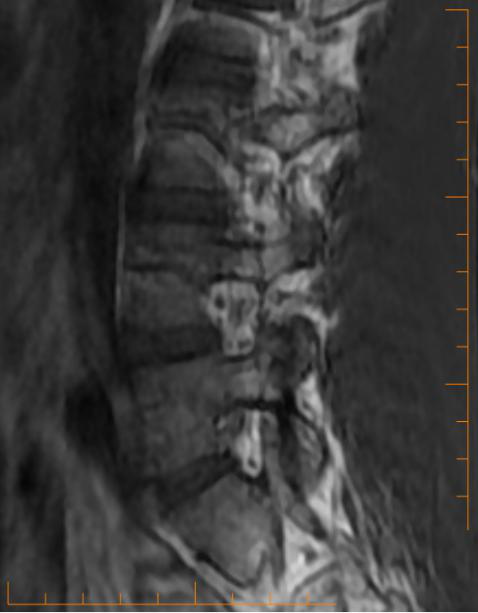

4.4.4. Scale Overlay

Esta herramienta mostrar una escala en el eje X e Y.

4.4.5. Play Clip

Esta herramienta permite reproducir, como si se tratase de un vídeo, todas las diapositivas de la serie en bucle.

En caso de estar reproduciendose el botón cambiar de ’Play’ a ’Stop’, permitiendo parar la reproducción.

Cuando se esta reproduciendo se activar un ’slider’ permitirá modificar la cantidad de frames por segundo de reproducción, es decir, la velocidad a la que se reproducirán todas las diapositivas de la serie. Siendo 1 el mínimo y 30 el máximo.

4.4 Other

4.4.6. Synchronization

Esta herramienta al ser activada permitirá que se sincronicen las herramientas de ’wwwc’, ’pan’, ’rotate’, ’zoom’ y ’stack scroll’, de todos los visores abiertos.

4.4.7. Cross References

Por defecto esta herramienta esta activada y mostrar la correlación de la anatomía cuando se navega en series con diferentes planos.

Son visibles como lineas naranjas, que indican el inicio/ n del corte, y una verde que marca la intersección de los planos de la imagen.

En caso de desactivarse dejaran de mostrarse estas lineas de referencia.

4.4.8. Info
Este botón muestra información adicional sobre el archivo DICOM.

4.4.9. Hide Annotations

El botón ’Hide Annotations’ permite ocultar/mostrar la información del estudio que aparece sobre el visor. REFERENCIA

4.4.10. Overlay

Esta herramienta activa/desactiva las DICOM overlays. Por defecto vie-nen activadas, ya que algunas diapositivas muestran informacion en este tipo de formato de overlay

4.4.11. Export To PNG

Se descargar una copia de la imagen del visor activo.

4.4.12. Open All Patient Studies

Esta herramienta permitirá ver todos los estudios que se tengan del paciente.

Los estudios se mostraran en la izquierda, en la zona de las miniaturas, separados por fecha de realizacion.

En caso de no existir mas estudios del paciente, no ocurrira nada.

4.4.13. Reset

Esta herramienta revertirá cualquier cambio de brillo, contraste, zoom, rotación, etc., de la serie. No eliminar anotaciones.

Resulta especialmente util para ajustar el brillo/contraste por defecto de una imagen, ya que cada imagen tiene uno específico asignado por la maquina al realizarse dicha imagen.

En esta sección se pueden configurar algunas herramientas.

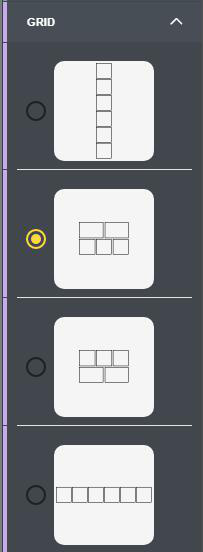

5.3 Grid

5.4 Font Size

5.4. Font Size

Mediante un slider se puede cambiar el tamaño de la letra de las herramientas de anotación.

5.5. Next Visor Key

Aquí se puede introducir la tecla que se desee para que al darle click se vaya rotando el visor activo entre los abiertos. Por defecto viene la n.

5.6. Extras

Como extra a las herramientas ya mencionadas, existe la función de cambiar entre la diapositiva que se esta mostrando en el visor activo mediante las echas del teclado (, ).

6. Cambiar pestaña herramientas/configuración

Permite cambiar entre la pestaña de herramientas y la pestaña de configuración de herramientas.

En esta barra tendremos los botones de acceso directo de aquellas herramientas que hayamos añadido a dicha barra desde la pestaña de configuración de herramientas.

Se podrán añadir un máximo de 25 accesos directos a herramientas en un

navegador web de ordenador, o un máximo de 6 en un navegador web de dispositivo móvil o de pantalla de reducido tamaño.

En este elemento disponemos de dos botones:

• El botón izquierdo con forma de aspa. Permitirá ocupar toda la pan-talla del navegador web.
• El botón derecho con forma de llave inglesa. Permitirá mostrar/ocultar las herramientas para permitir al visor ocupar mas espacio en pantalla.

Mediante este boton podemos cambiar el tema de colores de ActualVie-wer, pudiendo ser un tema oscuro o un tema claro.

Si pulsamos sobre el botón de ayuda, se podría ver la versión activa de ActualViewer, y enlaces de referencia.
